鉱山設備の施工事例

鉱山設備とは

鉱山設備とは、鉱石や鉱物を採掘・運搬・破砕・選鉱するための各種機械設備の総称で、掘削機、粉砕機、分級機、運搬設備など多岐にわたります。

鉱山や砕石の現場では岩石を処理する工程が中心となるため、設備は常に強い衝撃や摩耗にさらされています。

鉱山設備で発生する摩耗・損耗

特に破砕機や粉砕機では、砂岩、珪石、石灰石、タンカル、生石灰、タルクなど多様な原料を扱うため、ライナーやハンマーなどの主要部品が激しく損耗します。

原料との衝突や擦れ、繰り返し応力の影響により、表面摩耗や割れ、変形が発生しやすく、摩耗の進行が設備寿命に直結します。

鉱山設備における設備延命に貢献

摩耗や損耗が進行すると、部品交換や修繕の頻度が高まり、停止時間の増加や保全コストの上昇につながります。

そのため、使用条件に応じた耐摩耗対策を講じることが、設備の長寿命化と安定した稼働を維持するうえで重要となります。

クラッシャーマントル・コンケーブリング

クラッシャー（破砕機）は、鉱石やクリンカ、スラグなどを所定の粒度に破砕する装置で、プラント工程の前処理に欠かせない重要設備です。

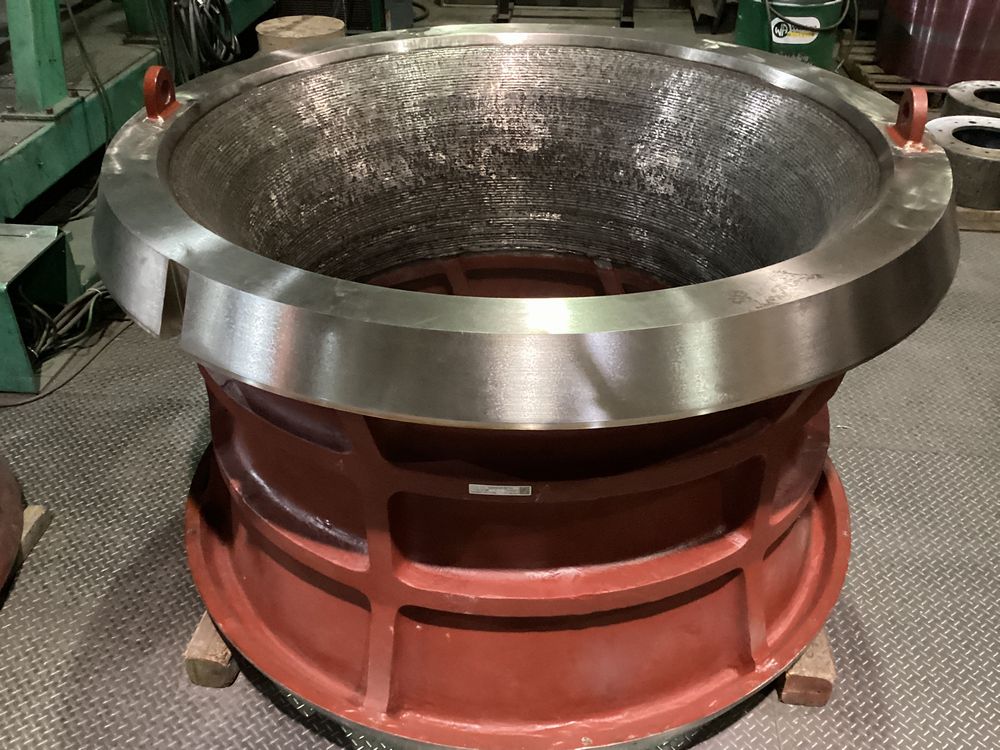

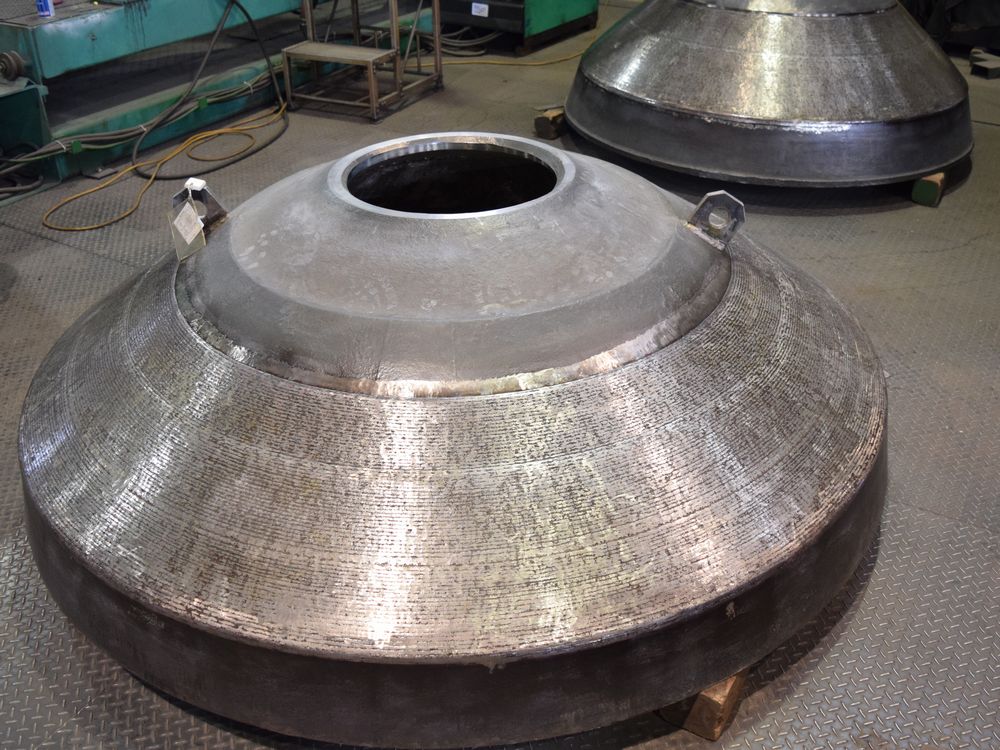

その中でもマントルおよびコンケーブリングは、破砕ゾーンを構成する主要摩耗部品であり、原料を圧縮・衝撃破砕する際に直接荷重を受けます。これらの部品は、原料との衝突や擦れ、繰り返し応力の影響により、表面摩耗や割れ、変形が発生しやすい箇所です。

マントルやコンケーブリングの多くは高マンガン鋼で製作されていますが、稼働初期は硬度が低いため、摩耗が進行しやすくなります。

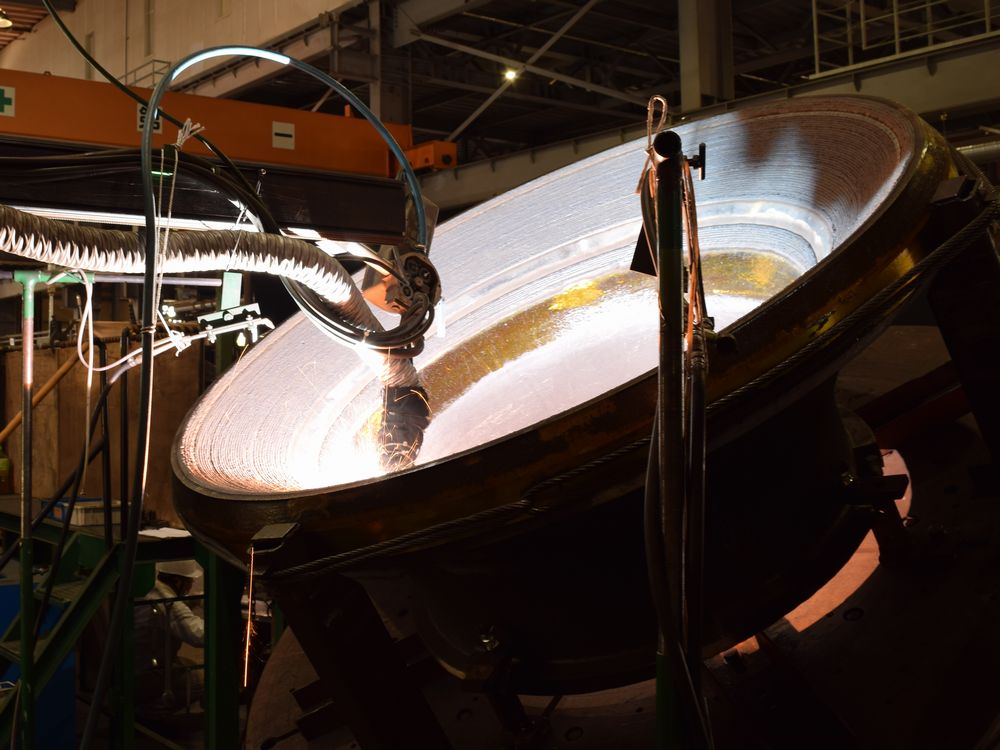

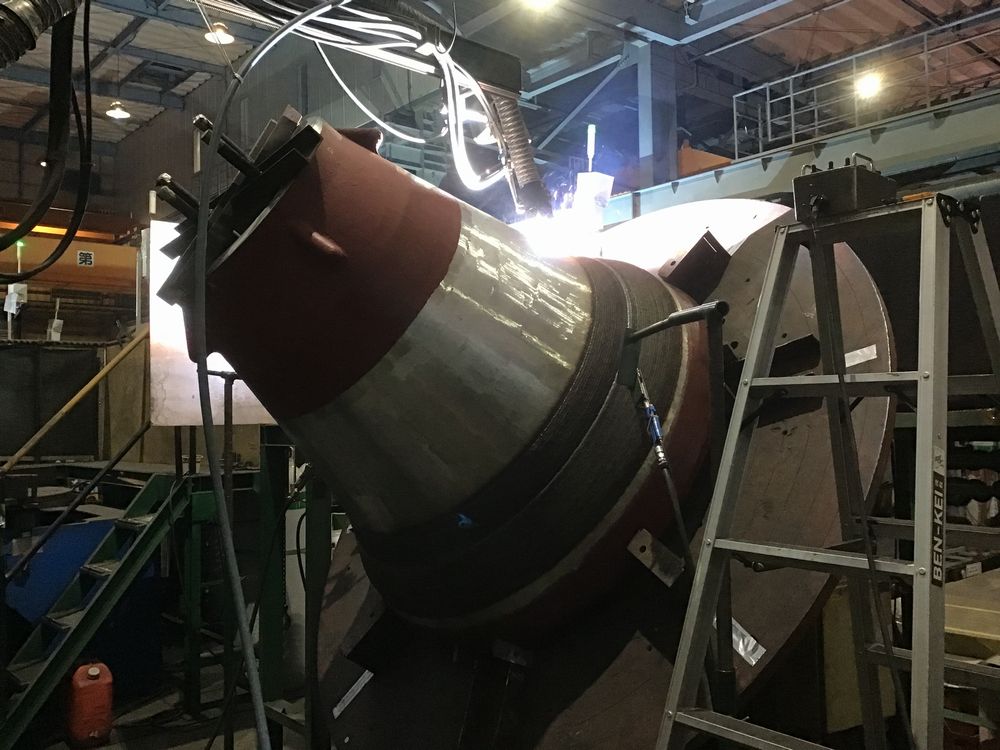

当社では、耐摩耗性に優れた硬化肉盛溶接を未使用段階で表面に施すことで、初期摩耗を抑制しています。
硬化肉盛層が摩耗している間に母材の高マンガン鋼が加工硬化し、粉砕を担当する段階までに十分な硬度が得られるため、部品全体として長寿命化を実現します。

その他の溶接施工事例

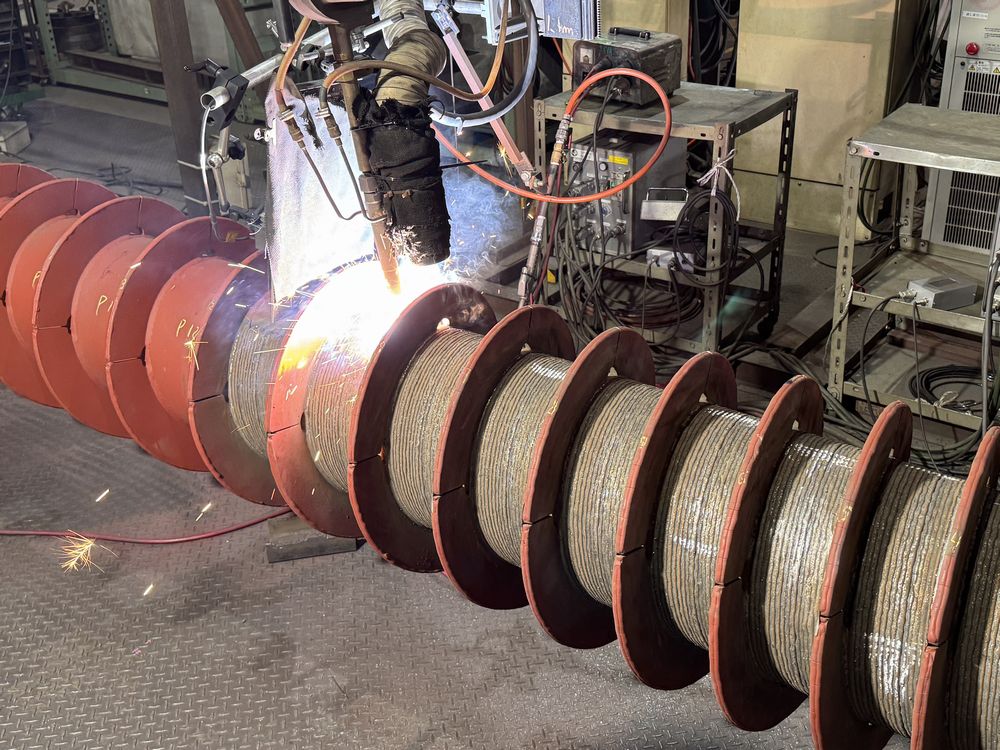

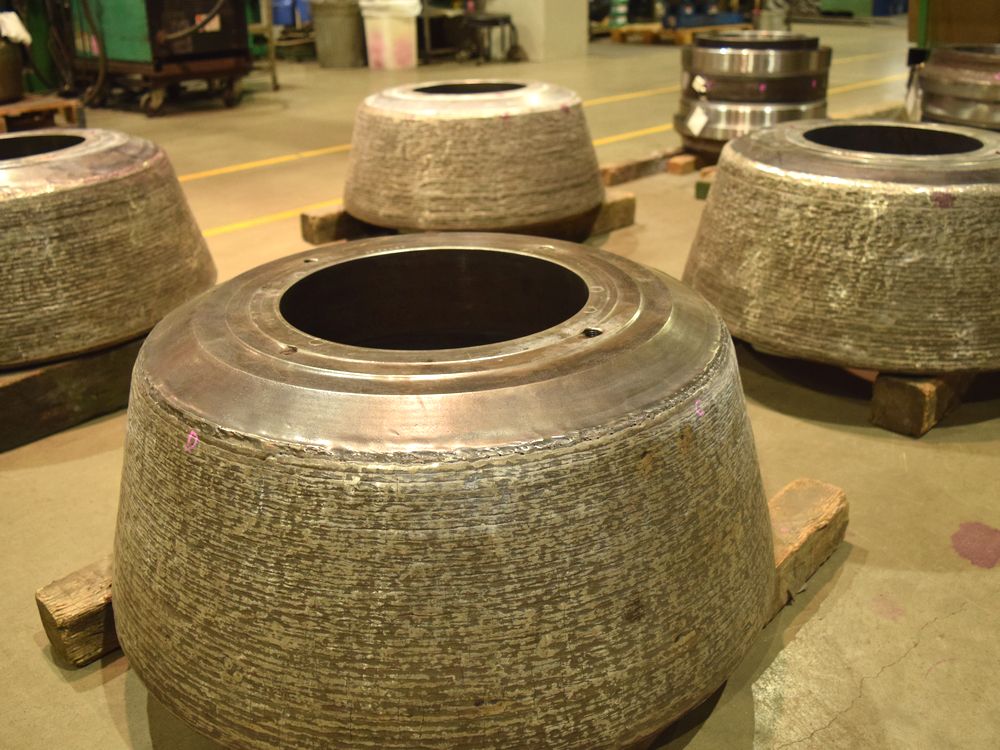

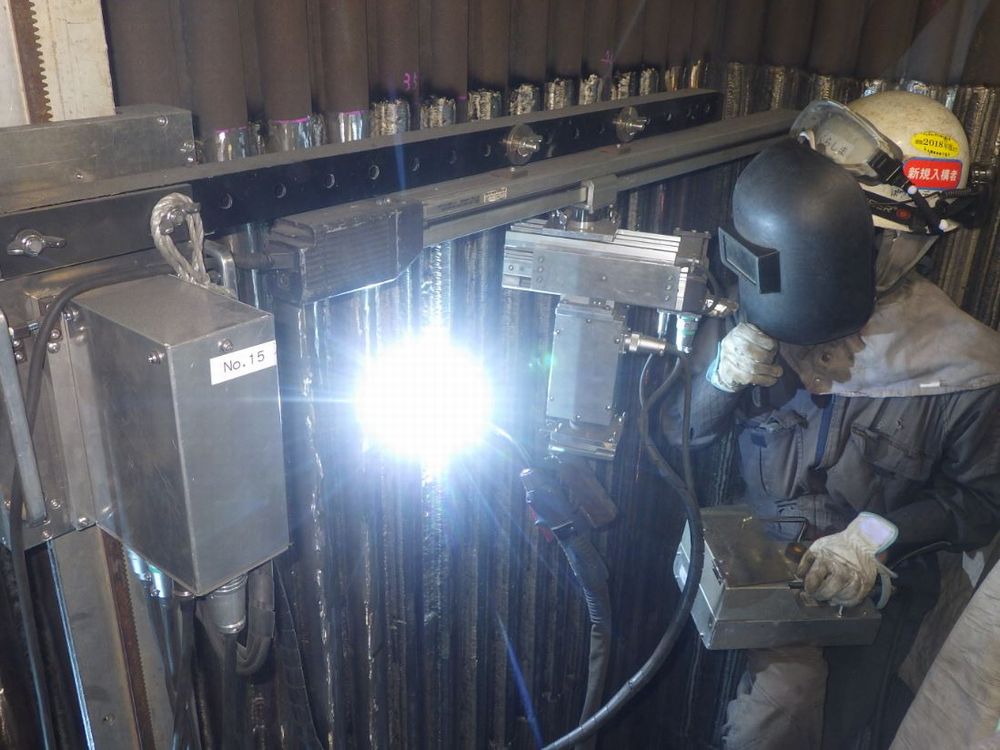

当社では、当社では、破砕機以外にも竪型ミル用ローラやボイラ火炉壁、スクリュー搬送設備など、さまざまな機器に対して硬化肉盛溶接による再生・延命施工を行い、設備の長寿命化と保全効率の向上に貢献しています。

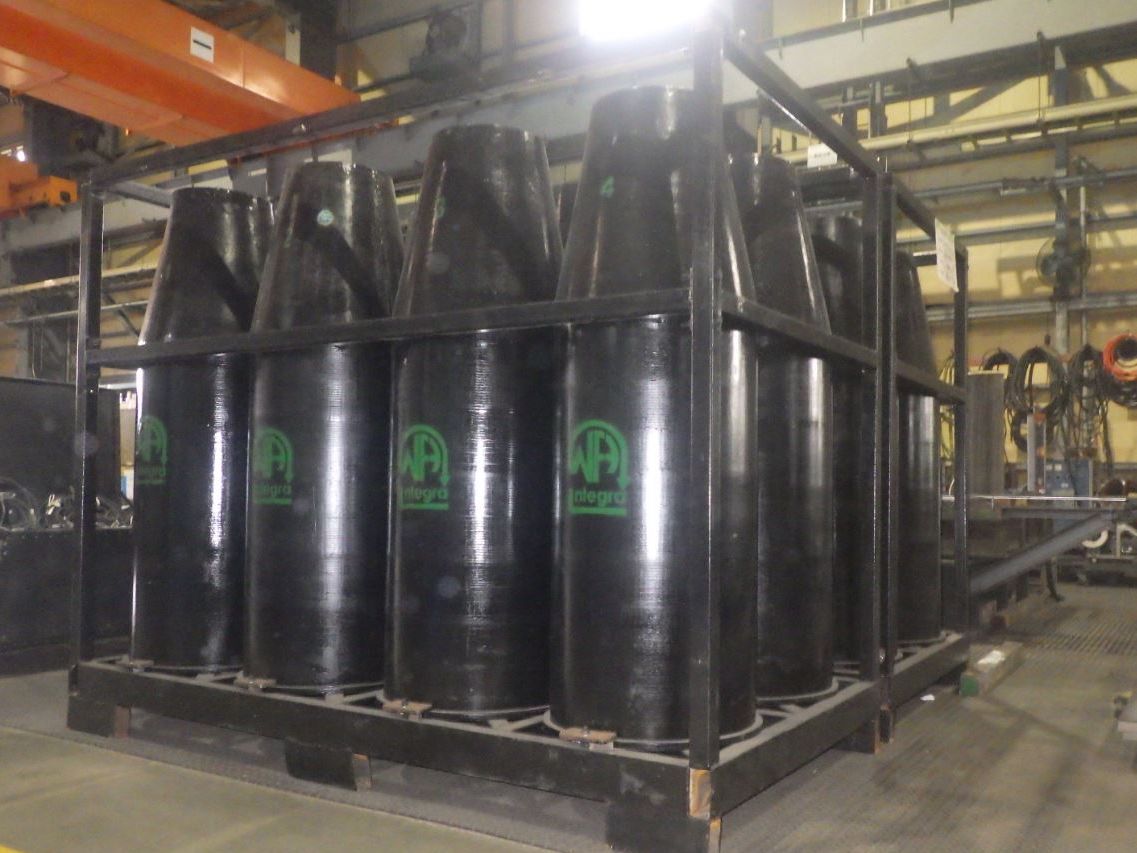

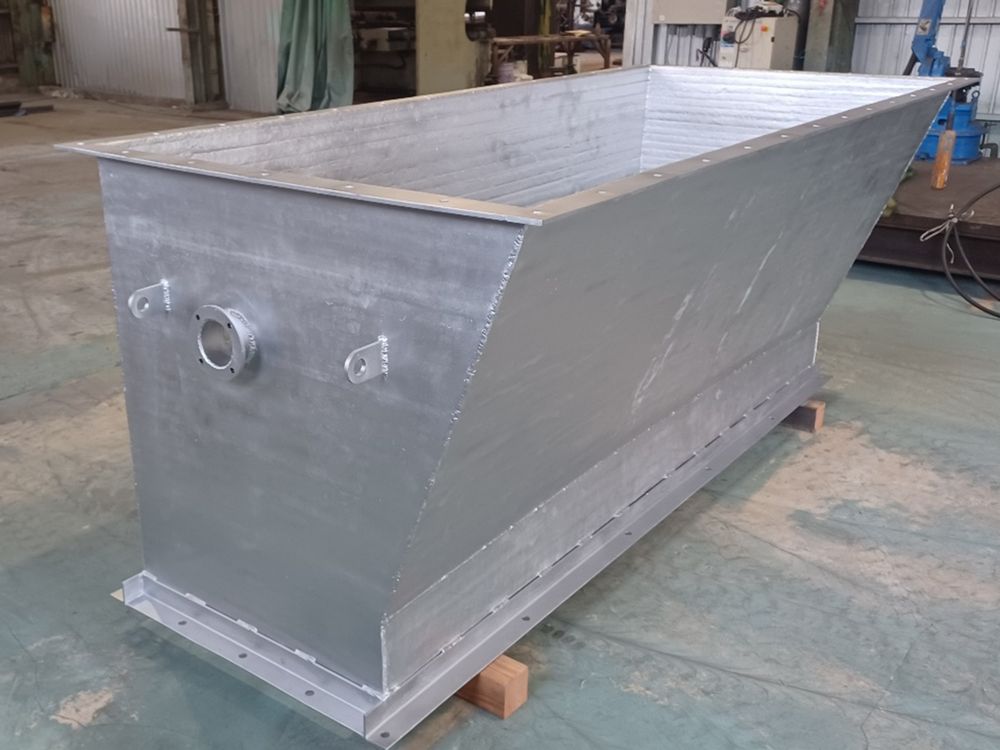

また、鋼板の表面に硬化肉盛溶接を施した耐摩耗プレートを活用し、サイクロンやシュート、ケーシングなどの製缶加工も承っております。
詳しくは、耐摩耗プレートの紹介ページをご覧ください。

今後も、お客様の設備に最適な施工方法をご提案し、安定稼働と長寿命化に貢献してまいります。
